Опис:

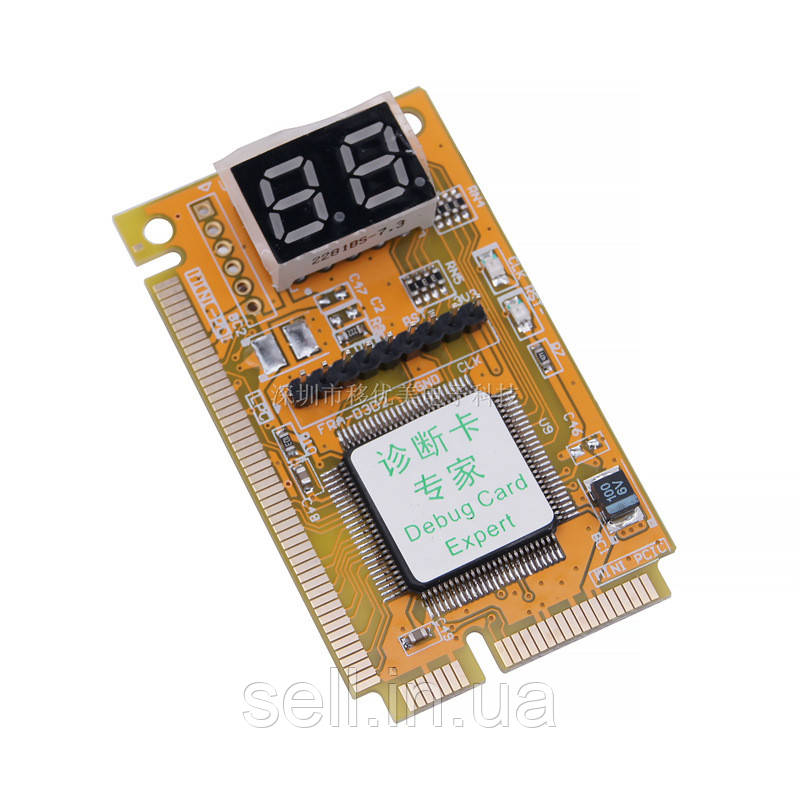

Професійна діагностична карта для ремонту ноутбуків з підтримкою інтерфейсів Mini PCI, Mini PCI-E та LPC. Дозволяє виявляти помилки POST-кодів, аналізувати історію збоїв та тестувати компоненти материнської плати. VIP-версія оснащена чотиришаровою платою та танталовими конденсаторами для максимальної стабільності. Сумісна з ноутбуками Lenovo, HP, ASUS, Toshiba та інших брендів.

Які переваги?

• 3 інтерфейси в 1: Робота з Mini PCI, Mini PCI-E та LPC.

• Розширена діагностика: Перегляд 16 рівнів історії помилок, пряма та зворотна перевірка кодів (наприклад, IBM T6).

• Надійність VIP-версії: Чотиришарова PCB, танталові конденсатори, стійкість до перевантажень.

Унікальна перевага:
Єдина діагностична карта з підтримкою трьох інтерфейсів та функцією глибокого аналізу історії збоїв, оптимізована для професійного ремонту.

Почніть прямо зараз:
«Прискорьте діагностику несправностей — довіртеся професіоналам!»

Характеристики:

• Підтримувані інтерфейси: Mini PCI (124-pin), Mini PCI-E (7-pin), LPC.

• Сумісність: Ноутбуки Lenovo, HP, ASUS, Toshiba, TCL та ін.

• Напруга: 3.3 В.

• Особливості VIP-версії:

  • Чотиришарова плата.

  • Танталові конденсатори.

  • Спрощена компонування.

• Функції: Перевірка POST-кодів, зберігання даних, пошук по історії.

Важливо!

• Вимагає базових знань архітектури ноутбуків та навичок ремонту.

• Не всі моделі ноутбуків підтримують Mini PCI-E (перевірте сумісність).

Комплектація:

• Діагностична карта.

• Посібник користувача (англійською).

Інтерфейс Mini PCI діагностичної картки

Mini PCI — це інтерфейс, який зазвичай використовується материнськими платами ноутбуків, і його функції аналогічні шині PCI. Шина Mini PCI має загалом 124 контакти, а діагностична карта виконує необхідні функції, використовуючи 101 з них. Коли діагностична карта встановлена в слот Mini PCI ноутбука, довжина діагностичної карти буде коротшою від довжини слота Mini PCI на материнській платі. Це забезпечує зручність використання діагностичної карти.

Інтерфейс Mini PCI-E діагностичної картки

Mini PCI-E — це новий інтерфейс, який поступово впроваджується в материнські плати ноутбуків. Порівнюючи з інтерфейсом Mini PCI інтерфейс Mini PCI-E займає менше місця. Ця діагностична карта використовує такі контакти інтерфейсу Mini PCI-E: PIN-8, PIN-10, PIN-12, PIN-14, PIN-16, PIN-17, PIN-19. Зараз, оскільки ця частина стандарту визначення контактів міститься в стадії формування, не всі материнські плати ноутбуків підтримують цей інтерфейс. Після тестування останні материнські плати для ноутбуків Lenovo, HP, Toshiba, ASUS, TCL та інших ноутбуків можуть підтримувати цей інтерфейс. Для невеликої кількості материнських плат ноутбуків, які не підтримують цей інтерфейс, цей інтерфейс не працюватиме належним чином.

Діагностична карта для ноутбука Mini PCIe II.
Діагностична карта для ноутбука II покоління додає функцію перевірки коду на основі діагностичної карти для ноутбука першого покоління. Отже, користувачі можуть легко перевірити записи кодів діагностичної картки. Діагностична карта ноутбука другого покоління підтримує 16 глибин зберігання даних і підтримує пряму та зворотну перевірку даних. Візьміть, наприклад, IBM T6: коли діагностична карта нарешті зупиняється на коді «E7», за допомогою клавіш пошуку вперед і назад на діагностичній карті II ви можете знайти коди перед кодом «E7», тобто «B6». ", "92", "8Б", "90",...

> Діагностична карта ноутбука (три в одному) VIP-версія: VIP-версія являє собою оновлену версію вихідної версії «три в одному».
1) У ній використовується чотиришарова конструкція друкованої плати, щоб зробити сигнал стабільнішим і можуть довго працювати в суворих умовах
2) Використання танталових конденсаторів забезпечує стабільніше та надійніше живлення всього виробу
3) Компонування більш повне та просте в експлуатації.

Ця діагностична карта ноутбука підтримує інтерфейси шини Mini PCI, Mini PCI-E і LPC. Коли діагностична карта працює, її необхідно під'єднати тільки до одного з інтерфейсів, а інші два інтерфейси під'єднувати не потрібно. Ця діагностична карта проста у використанні та має гарну стабільність, що робить її ідеальним інструментом для ремонту портативних комп'ютерів. (Технічні продукти вимагають певного розуміння і практичних навичок.
